Protezione e disponibilità degli impianti grazie alle strategie di manutenzione
Come per tutti i dispositivi elettrici ed elettronici, i componenti elettronici dei dispositivi di protezione per i sistemi informatici sono soggetti a invecchiamento. La Figura 8.2.6.1 mostra la cosiddetta “curva a vasca da bagno”. Pertanto, l’obiettivo di una strategia di manutenzione per i dispositivi SPD è l’individuazione tempestiva di quei dispositivi SPD che potrebbero guastarsi in un prossimo futuro.
Figura 8.2.6.1
Invecchiamento dei componenti elettronici – “Curva a vasca da bagno”
L’obiettivo principale delle misure di protezione contro i fulmini e le sovratensioni è anche aumentare la disponibilità degli impianti mediante tempestivi lavori di manutenzione e di riparazione. Allo stesso tempo, i costi di manutenzione e di riparazione vanno ridotti.
Manutenzione correttiva (orientata al guasto)
Il dispositivo scaricatore protegge il circuito dell’impianto fino a quando non viene superato il suo limite di sovraccarico e cede completamente. Solo allora vengono adottate le misure correttive per ripristinare la disponibilità del segnale. Le caratteristiche principali degli scaricatori sono le tre seguenti:
A prova di guasto (Fail-safe): il segnale dati si interrompe dopo il guasto dello scaricatore (il circuito dell’impianto o il sistema si sono guastati). La caratteristica fail-safe assicura che l’impianto sia ancora protetto contro le interferenze causate dalle correnti di fulmine parziali o dalle sovratensioni.
Inseribile (Pluggable) – Uno scaricatore costituito da un modulo di protezione e una parte di base: la progettazione in itdue parti, comprendente una basetta e un modulo di protezione consente una facile sostituzione del modulo elettrico, senza dover eseguire dei cablaggi.
Basetta con contatto attivato prima dell’intervento (Make-before-break): se lo scaricatore viene sovraccaricato, la disponibilità del sistema è facilmente e rapidamente ripristinabile rimuovendo il modulo di protezione dalla sua basetta. Anche se è attiva una linea di segnale, il modulo può essere rapidamente sostituito senza influenzare il circuito di segnale. Se il modulo di protezione viene rimosso, la basetta può essere utilizzata come terminale passante esente da manutenzione. Il circuito del segnale è protetto solo se il modulo è collegato. Il circuito del segnale non viene interrotto quando si sostituisce il modulo di protezione.
BLITZDUCTOR XT, che interrompe il segnale in caso di guasto, comprende una basetta e un modulo di protezione, dotato di contatto attivato prima dell’intervento (Make-before-break) nella basetta: garantisce una protezione sicura, una facile manutenzione e quindi una maggiore disponibilità di impianti e sistemi.
Manutenzione preventiva

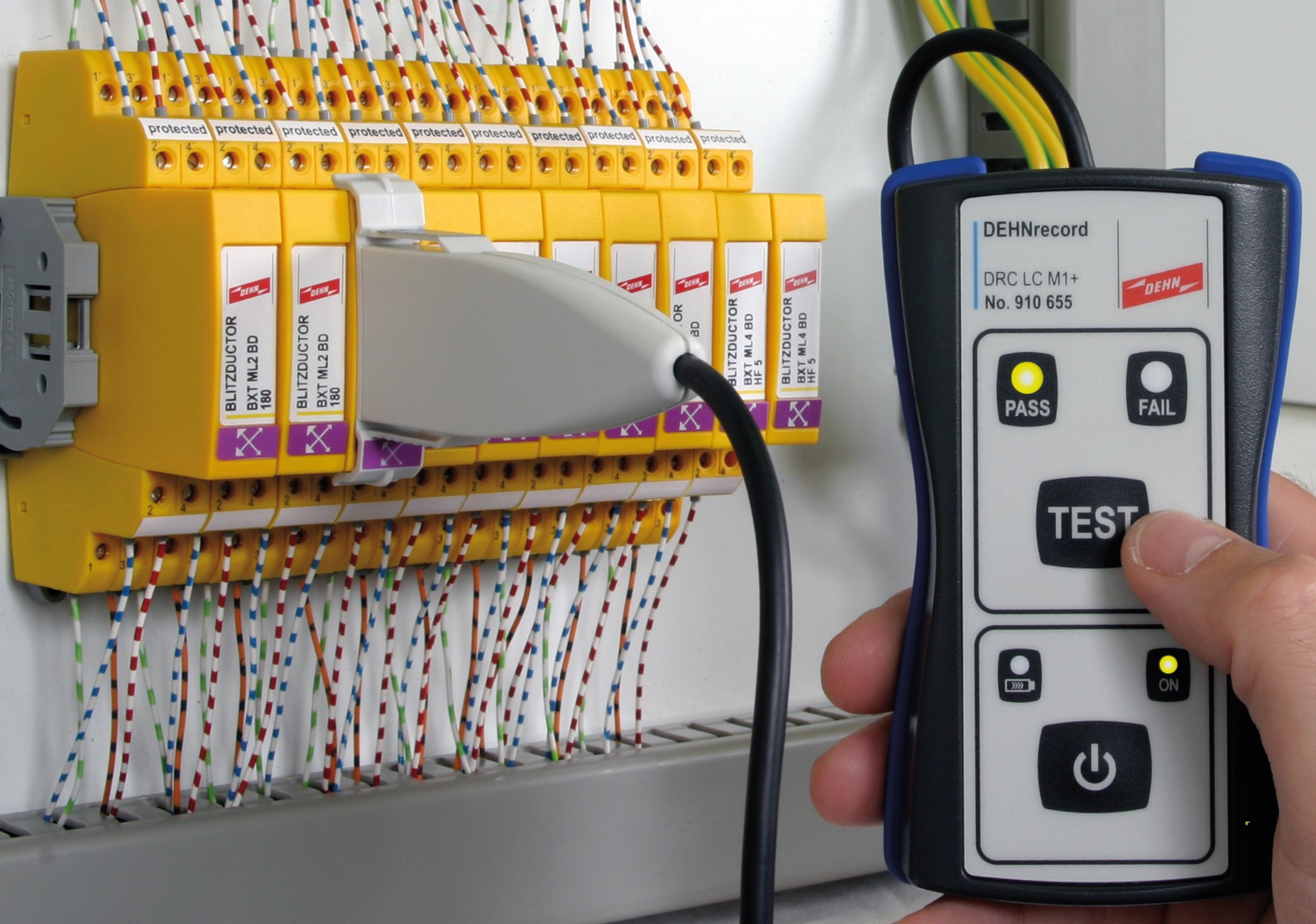

L’Integrazione 3 della norma tedesca DIN EN 62305-3 (Tabella 1) descrive le prove e gli intervalli di manutenzione per un sistema di protezione antifulmine. È difficile controllare visivamente i dispositivi SPD per i sistemi informatici, dato che lo stato dello scaricatore di solito non è visibile. Pertanto i moduli di protezione sono dotati del sistema di sorveglianza LifeCheck, che rileva lo stress termico o elettrico su tutti i componenti dello scaricatore. Se viene attivato LifeCheck a causa di uno scaricatore predanneggiato, esso può essere individuato entro gli intervalli di manutenzione per mezzo di un dispositivo di prova degli scaricatori (DRC LC M1+ o M3+) (Figura 8.2.6.2). Per evitare eventuali interruzioni dovute a sovratensioni successive, il modulo di protezione predanneggiato deve essere sostituito il più presto possibile.
rilevamento del predanneggiamento termico ed elettrico di tutti gli elementi dello scaricatore
La disponibilità di impianti e sistemi può essere ulteriormente aumentata riducendo gli intervalli di manutenzione. Tuttavia, va considerato il rapporto costoefficacia della misura di manutenzione.
Sorveglianza delle condizioni
La sorveglianza delle condizioni è utilizzata nelle industrie che richiedono la massima disponibilità dei sistemi e degli impianti, unitamente al miglior rapporto costoefficacia delle misure di manutenzione. Gli scaricatori dotati di LifeCheck (ad es. BLITZDUCTOR XT) sono combinati per formare un gruppo di sorveglianza per mezzo di un dispositivo di monitoraggio fisso e sono costantemente monitorata (Figura 8.2.6.3). Se lo stato del gruppo di sorveglianza cambia, cioè se ci sono uno o più scaricatori predanneggiati, questo cambiamento viene immediatamente indicato per mezzo dei contatti di segnalazione remoti flottanti integrati nel dispositivo di monitoraggio o tramite l’interfaccia RS-485. Il guasto imminente può essere rilevato immediatamente grazie alla tempestiva sostituzione preventiva dei moduli di protezione predanneggiati, evitando i tempi morti.

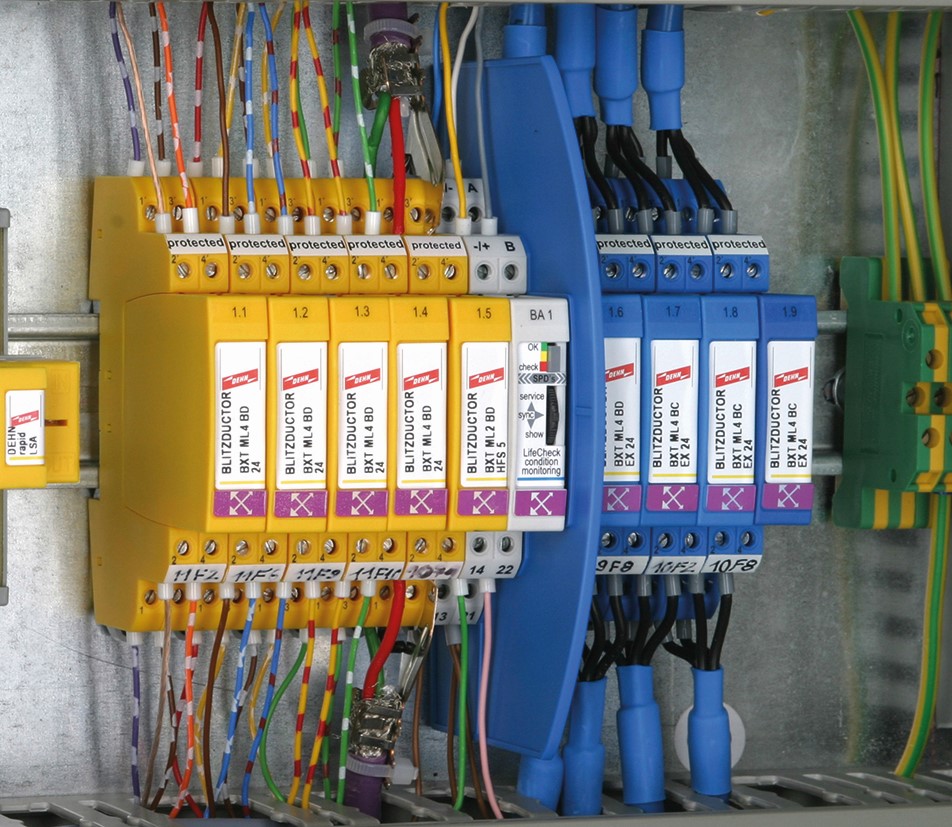

Figura 8.2.6.3
Sorveglianza dei dispositivi di protezione contro le sovratensioni per mezzo di il DRC MCM XT condizione unità di monitoraggio
Questo tipo di sorveglianza dei dispositivi SPD ha i seguenti vantaggi:
sorveglianza permanente dei dispositivi SPD durante il funzionamento,
opzione di segnalazione remota via interfaccia RS-485 e contatti di segnalazione remota,
il gateway consente il collegamento a un sistema di controllo di livello superiore o un altro sistema di bus.
