Quando si scelgono i prefusibili per i dispositivi di protezione, vanno rispettati due criteri di dimensionamento:

  • valore massimo del prefusibile prescritto dal costruttore
  • capacità di trasporto della corrente impulsiva del prefusibile

Ciò può essere efficacemente e facilmente implementato utilizzando i dispositivi di protezione dalle sovratensioni dotati di prefusibile integrato.

DEHN offre diversi scaricatori Tipo 1 e Tipo 2, nei quali il prefusibile è già integrato nel dispositivo di protezione contro le sovratensioni, quali DEHNvenCI DEHNguard M/S … CI (Figura 8.1.8.1, Figura 8.1.8.2 e Figura 8.1.8.3). Questi scaricatori montati su guida DIN offrono diversi vantaggi per l’utente:

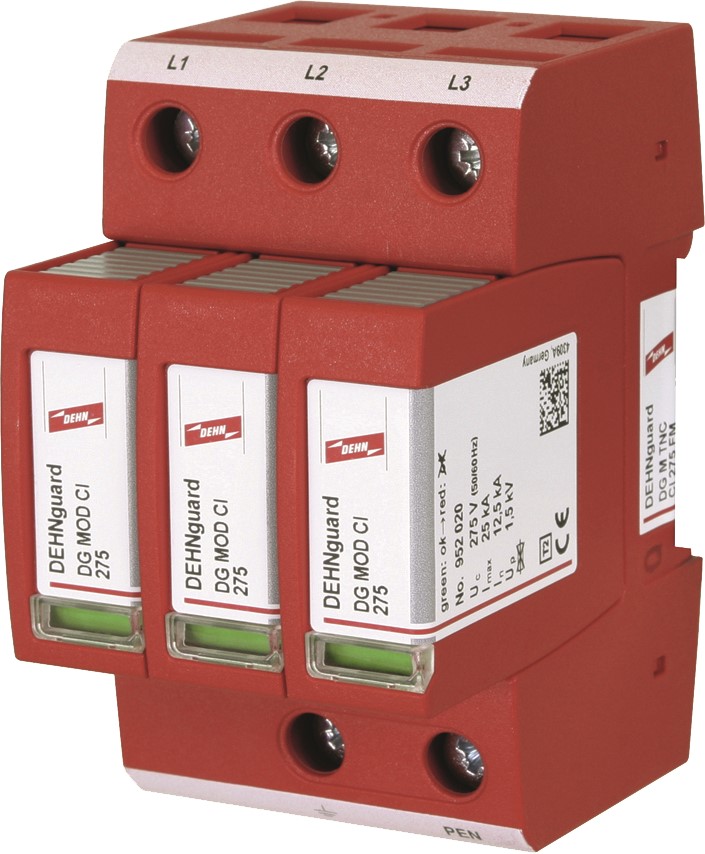

Figura 8.1.8.1 DEHNguard M TNC CI 275 FM – Scaricatore Tipo 2 integrato con fusibile di protezione

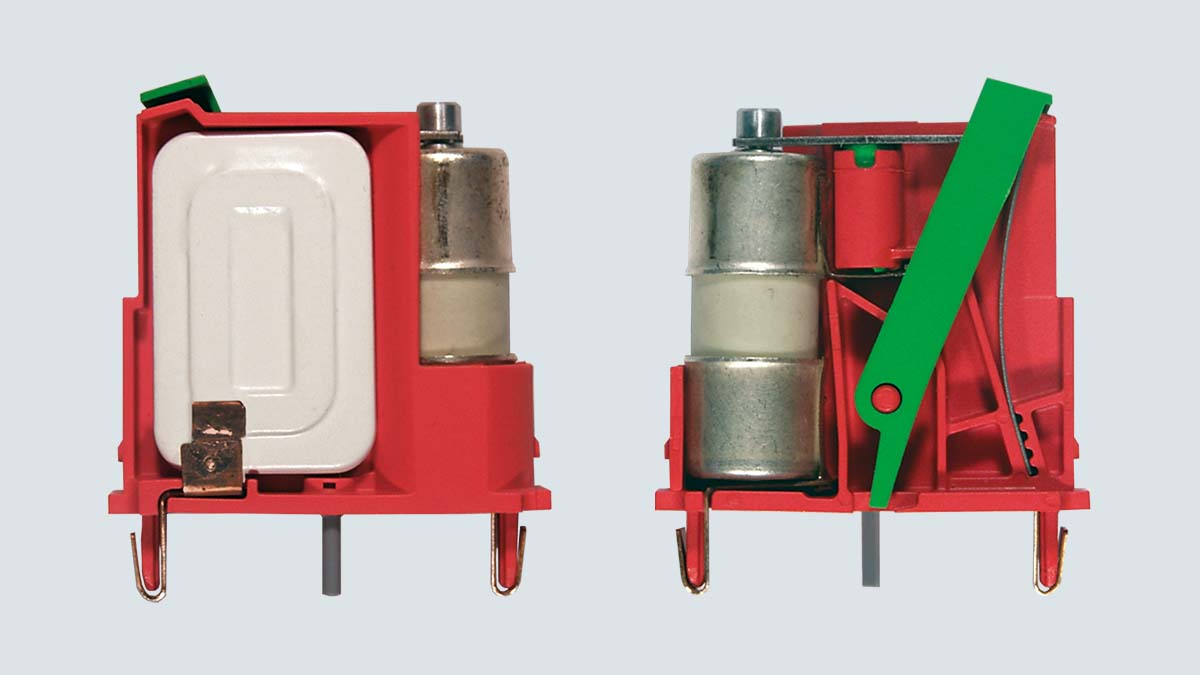

Figura 8.1.8.2 Struttura interna del DEHNguard M/S … CI (vista anteriore e posteriore)
Figura 8.1.8.3 Ingombro notevolmente ridotto – Confronto dello spazio di installazione di uno scaricatore Tipo 1 convenzionale con un DEHNvenCI
  • nessuna necessità di ulteriori prefusibili poiché il fusibile di riserva è integrato nello scaricatore,
  • fabbisogno di spazio notevolmente ridotto (Figura 8.1.8.3),
  • installazione notevolmente semplificata,
  • sorveglianza del prefusibile integrato nello scaricatore per mezzo di un contatto di segnalazione a distanza dello stato di funzionamento e di guasto,
  • facile implementazione di cavi di collegamento corti, secondo la norma IEC 60364-5-53 (HD 60364-5 -534),
  • disponibile per tutte le configurazioni d’impianto (TNC, TNS, TT, unipolari).

gli scaricatori con prefusibile integrato offrono numerosi vantaggi, come i ridottissimi requisiti di spazio e la facilità di installazione. Inoltre, non è necessaria una conoscenza approfondita dei criteri di dimensionamento per i fusibili di protezione dello scaricatore, poiché il fusibile di protezione è già integrato e perfettamente adattato allo scaricatore.
